Характеристики мембранного насоса

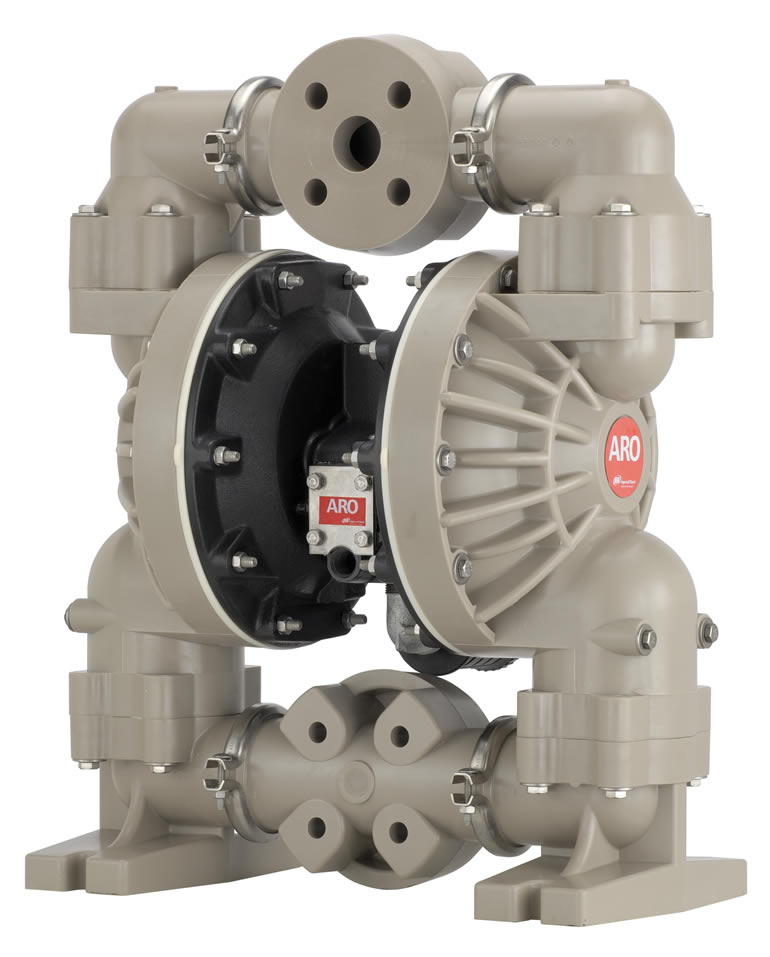

Устройство мембранного насоса
Насосы мембранные пневматические или насосы мембранного типа относят к насосам объемного действия. Мембранный насос имеет две воздушные камеры, две рабочие камеры, и две или четыре (по две с каждой стороны) мембраны (диафрагмы) соединенные штоком или осью мембран. Узел мембран, соединенных штоком двигается поочередно в разные стороны, при этом наполняя одну рабочую камеру жидкостью и одновременно вытесняя другую. Перераспределение воздуха происходит за счет движения клапана в воздушном двигателе.
Давление мембранного насоса обычно составляет 2-8 Bar. Есть также мембранный насос высокого давдения, где данный показатель увеличен до 16 или 20 Bar.
Каждая рабочая камера имеет по два обратных клапана - обычно шаровых. Клапаны поочередно контролируют прохождение жидкости от всасывающего патрубка (впускного коллектора) до рабочей камеры и далее до нагнетательного патрубка (выпускного коллектора).
Работа мембранного насоса,
Принцип действия мембранного насоса
- Сжатый воздух под давлением 1,5- 8 Bar, попадает в главный воздушный клапан или воздушный двигатель
- В воздушном двигателе через систему клапанов или каналов воздух подается поочередно в левую и правую воздушную камеру
- В воздушной камере возникает избыточное давление, которое изгибает мембрану, выталкивает жидкость из рабочей камеры, одновременно вытягивает шток мембран и изгибает противоположную мембрану, в следствие чего происходит всасывание жидкость в противоположную рабочую камеру.
- При вытеснении жидкости из рабочей камеры верхний клапан открывается, а нижний закрывается под давлением потока. При всасывании жидкости в рабочую камеру происходит разряжение, верхний клапан закрывается, а нижний клапан поднимается вверх.
- При движении штока в противоположное положение, воздушные клапаны пневмодвигателя автоматически меняют направление потока воздуха, тем самым создавая давление в противополжной воздушной камере для повторения рабочего цикла.
Производство мембранных насосов ведет свою историю с начала 20 века. За свою продолжительную историю мембранные насосы зарекомендовали себя, как надежные, долговечные, неприхотливые и не требующие особого строгого внимания к свое работе насосы. Например в случае закрытия задвижки на выходе из насоса - мембранный насос просто остановится. Отсутсвие жидкости при включении и работе насоса -не приведет к его поломке или выходу из строя.
Мембранные пневмонасосы могут безопасно долгое время работать при отсутствии жидкости (всухую), благодаря отсутствию трущихся деталей.
